V型濾池

V型濾池是水廠內一種水處理構筑物，指一種以恒定水位過濾的快濾池。池兩側的進水槽成V字型，池內的超聲波水位自動控制裝置可調節出水清水閥，閥門可根據池內水位的高低。自動調節開啟程度，使池內水位恒定。通常情況下，V型濾池使用單層砂濾料，粒徑通常為0.95-1.35mm，不均勻系數為1.2-1.6，濾料層厚度為1.0-1.5m。

一、設備簡介

V型濾池是快濾池的一種形式，因?yàn)槠溥M(jìn)水槽形狀呈V字形而得名，也叫均粒濾料濾池（其濾料采用均質濾料，即均粒徑濾料）、六閥濾池（各種管路上有六個主要閥門），它是我國于20世紀80年代末從法國Degremont公司引進的技術。通常情況下，V型濾池可采取單格或者雙格布置。

V型濾池是搭載了固定生物膜反應功能的深床過濾濾池，集 生物脫氮及 過濾功能的深度處理單元，其柔性設計可選擇濾池單獨運行或反硝化運行工藝，具有優異的去除固體懸浮物功能，出水TSS＜5mg/L，當原水含氮量高時，啟動旁路投加碳源系統，顯示卓越的驅氮功能，出水總氮＜3~5mg/L。

二、主要特點

V型濾池為普遍采用的一種池型。V型濾池因兩側進水槽設計成V型而得名（即V型槽），濾池設有濾板，濾板上有預埋環，將細縫長柄濾頭用絲扣裝上。濾頭上覆蓋有均勻的濾砂層。其優點在于所用的均質濾料和前進的氣、水反沖洗兼表面清掃技術。

1、可采用較粗濾料較厚濾層以增加過濾周期。

2、氣、水反沖再加始終存在的橫向表面掃洗，沖洗水量大大減少 [1]。

三、工作流程

V型濾池，待濾水由進水總渠經進水閥和方孔后，溢過堰口再經側孔進入被待濾水淹沿的V型槽，分別經槽底均勻的配水孔和V型槽堰進入濾池。被均質濾料濾層過濾的濾后水經長柄濾頭流入底部空間，由方孔匯入氣水分配管渠，在經管廊中的水封井、出水堰、清水渠流入清水池。

V型槽的作用是過濾水進水及反沖洗時表面掃洗，表面掃洗通過V型槽底部布水孔噴射出的流水實現。

1、過濾過程

待濾水由進水總渠經進水閥和方孔后，溢過堰口再經側孔進入被待濾水淹沒的V型槽，分別經槽底均勻的配水孔和V型槽堰進入濾池，被均質濾料濾層過濾的濾后水經長柄濾頭流入底部空間，由方孔匯入氣水分配管渠，在經管廊中的水封井、出水堰、清水渠流入清水池。

2、反沖洗過程

關閉進水閥，但有一部分進水仍從兩側常開的方孔流入濾池，由V型槽一側流向排水渠一側，形成表面掃洗。而后開啟排水閥將池面水從排水槽中排出直至濾池水面與V型槽頂相平，反沖洗過程常采用“氣沖→氣水同時反沖→水沖”三步。

3、氣沖

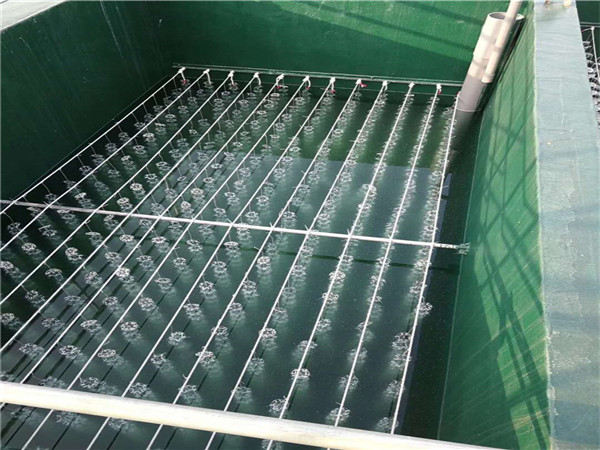

打開進氣閥，開啟供氣設備，空氣經氣水分配渠的上部小孔均勻進入濾池底部，由長柄濾頭噴出，將濾料表面雜質擦洗下來并懸浮于水中，被表面掃洗水沖入排水槽。

氣水同時反沖洗 在氣沖的同時啟動沖洗水泵，打開沖洗水閥，反沖洗水也進入氣水分配渠，氣、水分別經小孔和方孔流入濾池底部配水區，經長柄濾頭均勻進入濾池，濾料得到進一步?jīng)_洗，表掃仍繼續進行。

4、停止氣沖，單獨水沖 表掃仍繼續，最后將水中雜質全部沖入排水槽。

四、V型濾池運行管理

1、采用在池的兩側壁的V型槽進水和池中央的尖頂堰溢流排水 [2]。

2、采用較粗而厚的單層均勻顆粒的砂濾層。

3、采用濾床在不膨脹的狀態下進行低反沖洗強度的氣、水同時反沖洗，并兼有原水的表面掃洗。

4、濾速控制系統。

五、設計參數

1、濾速可達7～20m/h，一般為12.5～15.0m/h。

2、V型濾池采用單層加厚均粒濾料，粒徑一般為0.95～1.35mm，允許擴大到0.7～2.0mm，不均勻系數1.2～1.6或1.8之間。

3、對于濾速在7～20m/h之間的濾池，其濾層高度在0.95～1.5m之間選用，對于更高的濾速還可相應增加。

4、底部采用帶長柄濾頭底板的排水系統，不設礫石承托層。濾頭采用網狀布置，約55個/m。

反沖洗一般采用氣沖、氣水同時反沖和水沖三個過程，反沖洗效果好，大大節省反沖洗水量和電耗，氣沖強度為50～60m/（h.m）（13～16L/s.m），清水沖洗強度為13～15m/（h.m）（3.6～4.1L/s.m），表面掃洗用原水，一般為5～8m/（h.m）（1.4～2.2L/s.m）。

5、整個濾料層在深度方向的粒徑分布基本均勻。在反沖洗過程中濾料層不膨脹，不發生水力分級現象，保證深層截污，濾層含污能力高。

6、濾層以上的水深一般大于1.2m，反沖洗時水位下降到排水槽頂，水深只有0.5m 。

六、V型濾池技術優勢

1、多功能性：反硝化深床濾池一池多用，同步去除TN(加碳源）、SS（降流式重力過濾）、TP（共絮凝）三個水質指標穩定達標，運行可靠。經反硝化深床濾池處理后，出水TSS可達到3mg/L及以下（通常為5-10mg/L),TP可達到0.3mg/L及以下（通常0.5mg/L）,TN可達到3mg/L。

2、可靠性：TN把關技術：因國內大部分污水處理廠前處理工藝比較脆弱，出水水質波動較大時，濾池可對TN的穩定達標起到了把關作用，并可應對遠期日益嚴格的TN排放標準，出水無生物膜殘留，水質穩定可靠，體現了可靠性。

3、經濟性：工藝靈活性：夏季TN如能達標，運行時簡單改變工藝運行條件，反硝化深床濾池可靈活轉換成深床濾池，無需啟動碳源投加系統，適應季節性變化，節約運行成本，有良好的經濟性。

4、投資成本低：反硝化濾池淹沒式進水堰和驅氮技術，保證濾池具有較小的碳源消耗和能耗。

5、易損易耗件：反硝化深床濾池免維護，無易損易耗件。

V型濾池的進水槽，濾水進入V型槽經過濾、反沖洗后進入濾池。不銹鋼V型槽一般采用4-8mm厚優質不銹鋼材料，一邊靠池壁安裝，一邊開間距等線型布置的掃水孔。每格池中鋪有1.2米厚的石英砂。沉淀池出水端收集的上清液通過石英砂滲透，進一步去除水中的雜質及大部分病毒細菌。
